Обзор 2.1 акустической системы Logitech z333

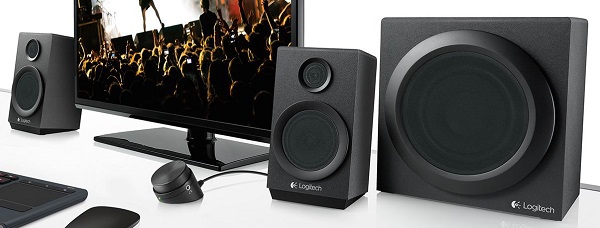

На тесте KV оказалась 2.1 мультимедийная акустическая система (АС) компании Logitech, бренда, известного своими периферийными устройствами для персонального компьютера. Скажем по опыту, устройства с одноименным названием редко производят отрицательные впечатления – посмотрим, подтвердится ли тезис в данном случае.

Технические характеристики, комплект поставки

Компания всегда славилась доскональным техническим описанием своей продукции:

Параметр

Значение

Мощность (среднеквадр.)

в том числе:

- сателлиты

- сабвуфер

40 Вт



2х8 Вт*

24 Вт**

Частотный диапазон

(55- 20000) Гц

Соотношение сигнал/шум:

- сателлиты

- сабвуфер



85 дБ

80 дБ

Чувствительность:

- сателлиты

- сабвуфер



500 мВ

200 мВ

Уровень звукового давления (макс. SPL)

>96 дБА

Динамики:

- сателлит

- сабвуфер



Купольный диффузор 76 мм

Купольный диффузор 133 мм

Размеры (ВхШхГ):

- сателлит

- сабвуфер

- пульт управления



192х108х90 мм

230х232х157 мм

54х55х55 мм

Масса:

- сателлит

- сабвуфер

- пульт управления



0,6 кг

2,5 кг

0,072 кг

Питание

(100-240) В, (50/60) Гц

Подключение:

- вход

- выход



Stereo RCA, 3,5 мм (дополнительно)

Stereo RCA, 3,5 мм (подключение наушников)

* – при сопротивлении 4 Ом, частоте 100 Гц и суммарном значении коэффициента нелинейных искажений 10 %);

** – при сопротивлении 8 Ом, частоте 100 Гц и суммарном значении коэффициента нелинейных искажений 10 %).

Комплект поставки прост:

- сателлиты (2 шт.);

- сабвуфер;

- проводной пульт управления;

- документация.

Все кабели в системе не отсоединяемые, имеют одинаковую длину 150 см. Это шнур питания, кабели подключения сателлитов, кабель пульта управления, сигнальный кабель с 3,5 мм штекером. Сигнальный кабель на Stereo RCA вход системы в комплекте поставки отсутствует.

Внешний вид

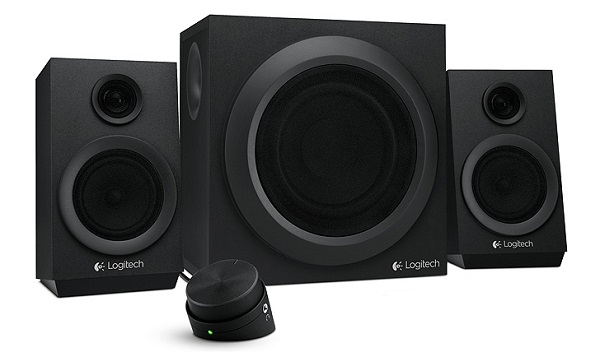

Трифоник выполнен в однотонном темно-сером цвете, фактура матовая. Отделка сателлитов и сабвуфера декоративной пленкой сделана качественно, акустические грили везде плотно прилегают к корпусам – создается впечатление монолитности конструкций.

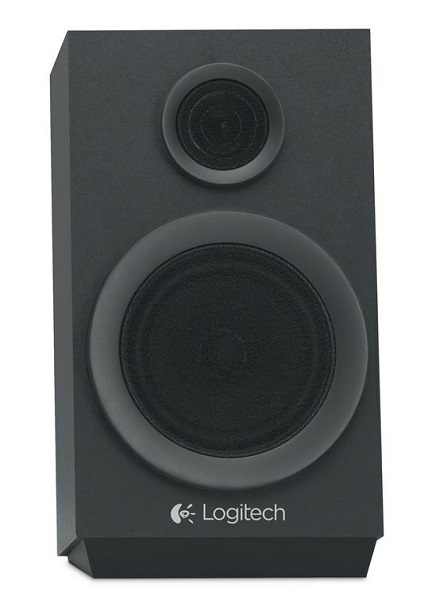

Сателлиты слегка отклонены назад для лучшей направленности к слушателю. Устанавливаются они на небольшие ножки, форма корпуса – параллелепипед.

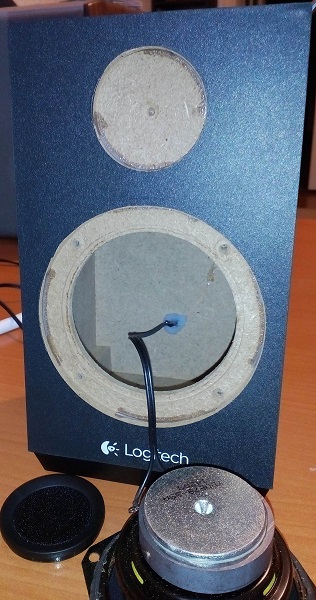

На первый взгляд колонки двухполосные, но твиттер сверху лишь имитация. Выяснить до разбора это получилось в процессе съема защитных сеточек. Получается, в сателлитах применена только одна, скорее всего широкополосная, головка с диаметром диффузора 76 мм. Тип акустического оформления динамика – закрытый ящик.

К усилителю обе колонки подключаются кабелями с RCA-штекером на конце.

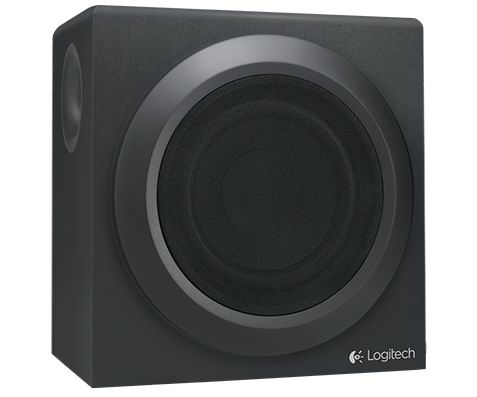

Сабвуфер устанавливается на такие же ножки-таблетки. Всю переднюю его сторону занимает 133 мм низкочастотный динамик, закрытый грилем с массивным пластиковым кольцом.

Тип акустического оформления НЧ-динамика фазоинвертор. Пластиковый порт ФИ выведен на левую сторону и снабжен экспоненциальным расширителем для уменьшения струйных шумов.

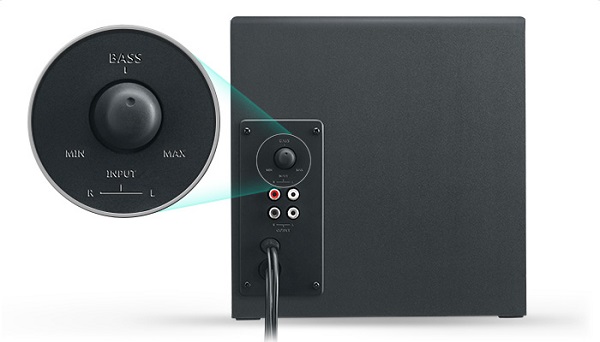

Усилитель в акустической системе встроенный, расположен внутри корпуса сабвуфера. Панель коммутации же выведена на заднюю стенку, представляет собой 2хRCA стерео вход (красный, белый) и 2хRCA выход (черный, синий). Цветовая маркировка на сателлитах аналогична, так что ошибиться в коммутации не получится. Ниже гнезд входят в корпус уже названные выше не отсоединяемые шнуры и кабели, выше гнезд расположен регулятор BASS. Регулировка низких частот производится в диапазоне от 7 до 17 «часов», хотя, забегая вперед, стоит отметить, что ниже 10 «часов» эффекта уже нет.

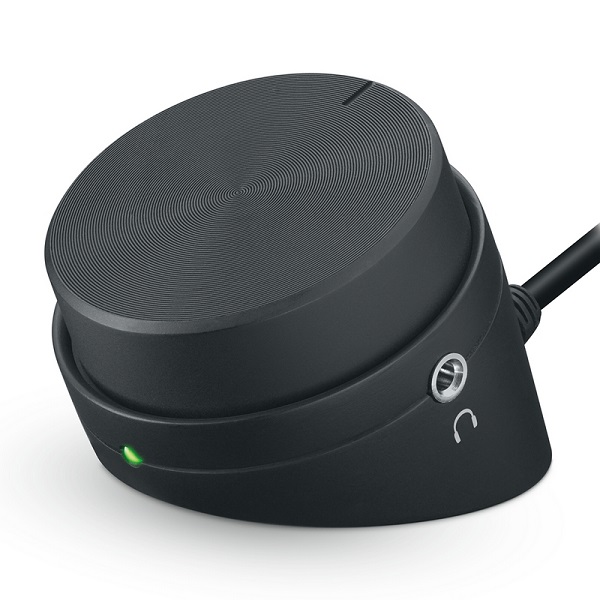

Пульт управления АС выполнен в виде срезанного под углом к основанию цилиндра. Верхняя часть его представляет собой ручку регулировки громкости, со стороны на корпусе заметны разъем для подключения наушников, светодиодный индикатор питания и маленькая сдвижная кнопка включения системы. Основное замечание к подобным регуляторам всегда одно – они должны иметь достаточную массу и соответствующее основание, чтобы не скользить по столу при использовании. Здесь такой эффект иногда наблюдается.

Конструкция

Корпуса сателлитов и сабвуфера сделаны из древесноволокнистых плит средней плотности (англ. Medium Density Fibreboard, MDF). Толщина передней стенки колонок составляет 9 мм, саба – почти 12 мм. Крепящие динамики саморезы выкручиваются из стенок туговато, с натяжкой, сам срез плит при этом ровный, без зазубрин и вздутий, что говорит о хорошем качестве примененного MDF. Демпфирующего материала как внутри сателлитов, так и сабвуфера не обнаружено.

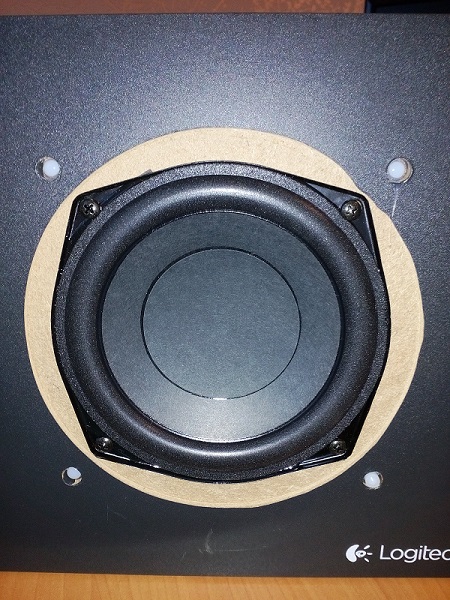

В сателлитах применена 3-х дюймовая СЧ/ВЧ-головка (модель YDDE78-35A) без маркировки сопротивления, мощности. Магнитное экранирование отсутствует, конструкция такова: бумажные диффузор и колпачок, подвесы из пропитанной ткани. В сабвуфере используется 5,25 дюймовый НЧ-динамик, модель YDD132-05А. Магнитного экранирования опять же нет, диффузор и колпачок сделаны из картона, подвесы резиновые.

Порт фазоинвертора сделан из пластика, размеры его составляют 180 мм на 35 мм. Конструкция акустических грилей, закрывающих динамики, одинакова – на пластиковый каркас натянута тканевая сеточка.

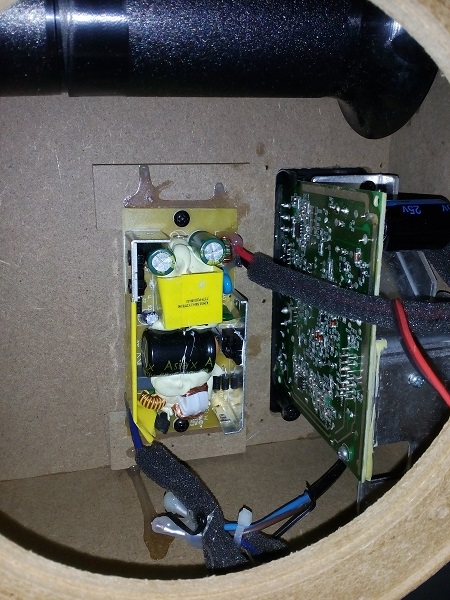

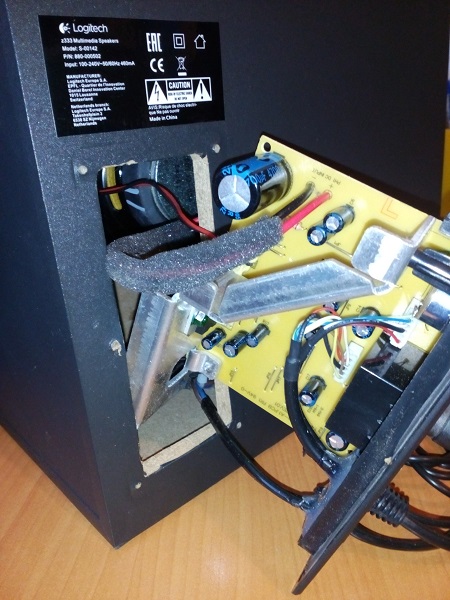

Встроенный усилитель организован на двух платах, условно – питания и усилителя мощности. Плотность компоновки радиоэлементов на платах разная, качество монтажа среднее.

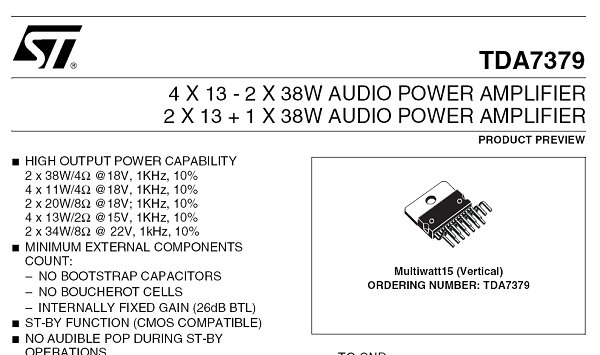

Основное усиление реализовано на микросхеме TDA7379, запас по мощности имеется.

Прослушивание и измерение

Оценка звучания акустической системы дело, понятно, субъективное, но иначе полным обзор не назовешь. Слушалось все: тестовые диски Prime Test CD (http://www.primefan.ru/pt1.html), звуковые дорожки кино, видеоклипов, наконец, обычные mp3.

В целом, звучание акустической системы Logitech z333 понравилось. Сначала, разумеется, большим запасом по громкости и чистотой (первое «Да-а!). Потом – своей какой-то полноценностью, сбалансированностью. В ушах не возникало «каши», партии музыкальных инструментов и/или голосов звучали вместе, цельно, а не каждая сама по себе. Не возникало ощущения их «задушенности» или «выпяченности».

Если говорить отдельно по диапазонам, то, несмотря на отсутствие отдельной высокочастотной головки, вполне хватало высоких частот, сабвуфер выдавал пусть и не резкий, но мягкий и, что важно, не гулкий бас, да и средние не подкачали – для идеала им бы больше живости только.

В процессе прослушивания, кстати, возникла рекомендация по расстановке компонентов акустики – сабвуфер из-за небольшой массы желательно дополнительно развязать по вибро, используя дополнительную прокладку под ножки на столе или установку его на пол.

Измерения проводились с помощью измерительного микрофона NTI MiniSPL и звуковой карты Creative Audigy SE. Снимались амплитудно-частотные характеристики (АЧХ), а также зависимость коэффициента нелинейных искажений (англ. THD, total harmonic distortion) от частоты. Уровень общей громкости был выставлен на одну треть.

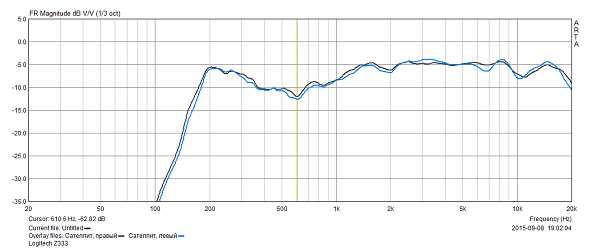

Осевые АЧХ сателлитов почти идентичны.

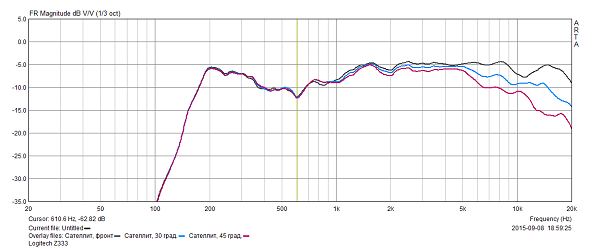

В зависимости от разворота сателлита относительно оси измерительного микрофона на 30 и 45 градусов наблюдается стандартный завал на высоких частотах.

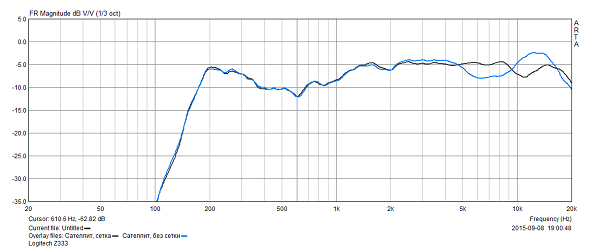

Интересный эффект показывает снятие с сателлита акустического гриля – в диапазоне (5000 – 18000) Гц АЧХ слегка зеркалируется относительно частоты в 9 кГц. Если придираться, видно, что слушать АС лучше с защитными сетками – да и внешний вид куда приятнее.

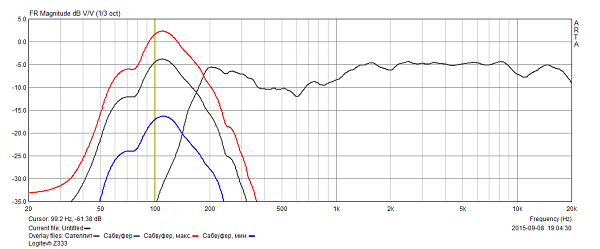

Максимум энергии сабвуфера приходится на частоту порядка 120 Гц. Ручкой BASS производится не что иное, как регулировка громкости сабвуфера, а не коррекция тембра низких частот – происходит изменение уровня, но не формы.

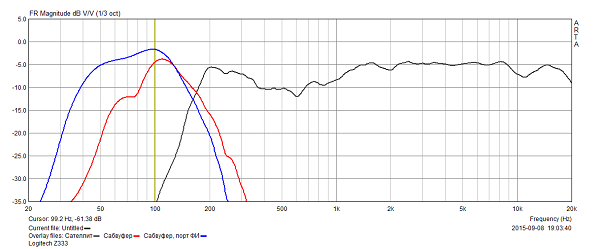

Общий вид АЧХ акустической системы с выставленным уровнем BASS на середину и с учетом порта фазоинвертора в ближней  зоне – имеем общую неравномерность в +/- 3,5 дБ и воспроизводимый диапазон частот с некоторыми оговорками в (40 – 20000) Гц – хороший результат.

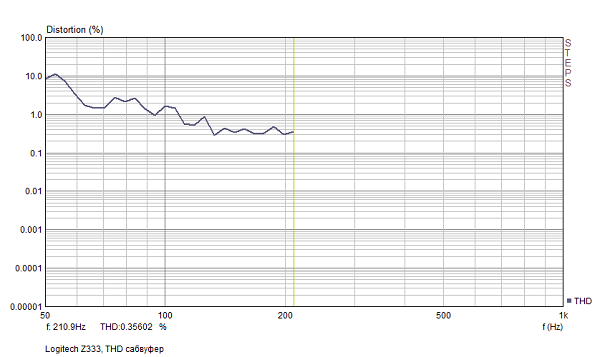

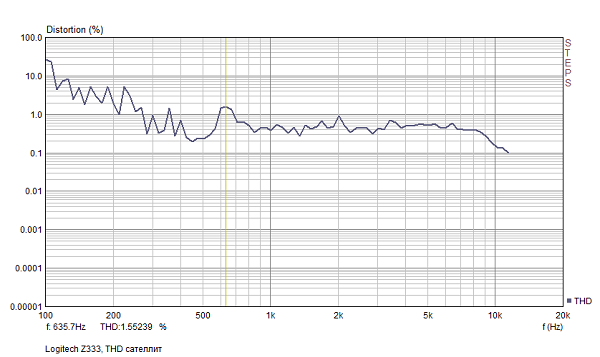

По снятым зависимостям коэффициента нелинейных искажений от частоты видно, что в своих диапазонах играют сателлиты и сабвуфер довольно чисто – THD не превышает 3-5 %.



Заключение

В целом, добротная акустическая система: выглядит здорово, сделана неплохо, звучит хорошо – ожидания нас не обманули.



Руслан Ланковский
