Обзор компьютерного корпуса STC MAGNUM Z9

О компьютерных корпусах компании STC читатели KV наверняка уже наслышаны – хотя бы даже из предыдущей статьи. Побывавший тогда на обзорном тесте корпус, модель F55 ultimate серии Master, по совокупности характеристик и устройству конструкции произвел хорошее впечатление, а также показал, что качественное вполне может быть недорогим. Надеемся, сегодняшний герой, корпус MAGNUM Z9, не испортит неплохого начинания.

Внешний вид

На этот раз на тесте компьютерный корпус без блока питания. Устройство поставляется в объемной картонной коробке (520х500х245 мм, брутто 6,5 кг), правда с удобной пластиковой ручкой – доставка вручную не вызовет неудобства.

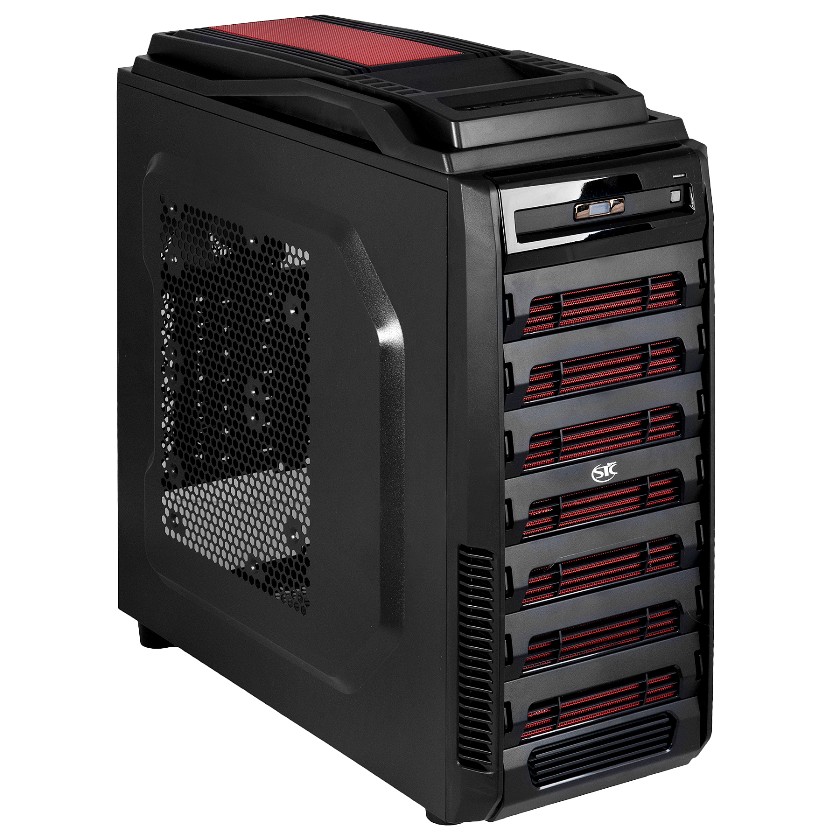

Цветовое оформление корпуса черное с красными вставками-сеточками, хотя, судя по отметке на коробке, бывает и обратный вариант – красно-черный. Из-за контрастных вставок, а также сложных форм пластиковых накладок спереди и сверху, корпус явно претендует на использование на виду, нежели где-нибудь под столом. Габаритные размеры его составляют 455х455х210 мм, масса 5,5 кг.

Что сразу бросается в глаза кроме дизайна, так это огромное количество вентиляторов охлаждения – 5 штук! Два расположены впереди, два вверху, один, классически, позади. Окрестив устройство «вертолетом», продолжаем его изучение.

Устанавливается корпус на четыре пластиковые ножки высотой 15 мм. Такой высоты вполне достаточно для притока воздуха к блоку питания, который будет размещаться здесь внизу.

В конструкции устройства кроме, понятно, металла и доминирующего матового ABS-пластика используются и глянцевые поверхности. Это – панель управления на передней грани корпуса с кнопками Power, Reset, светодиодными индикаторами питания и активности жесткого диска. Кнопки имеют разный ход: питание – короткий, около 1 мм, перезагрузка – глубокий, порядка 4 мм. Индикация питания выполнена голубым, индикация активности жесткого диска в тон вставок-сеточек красным.

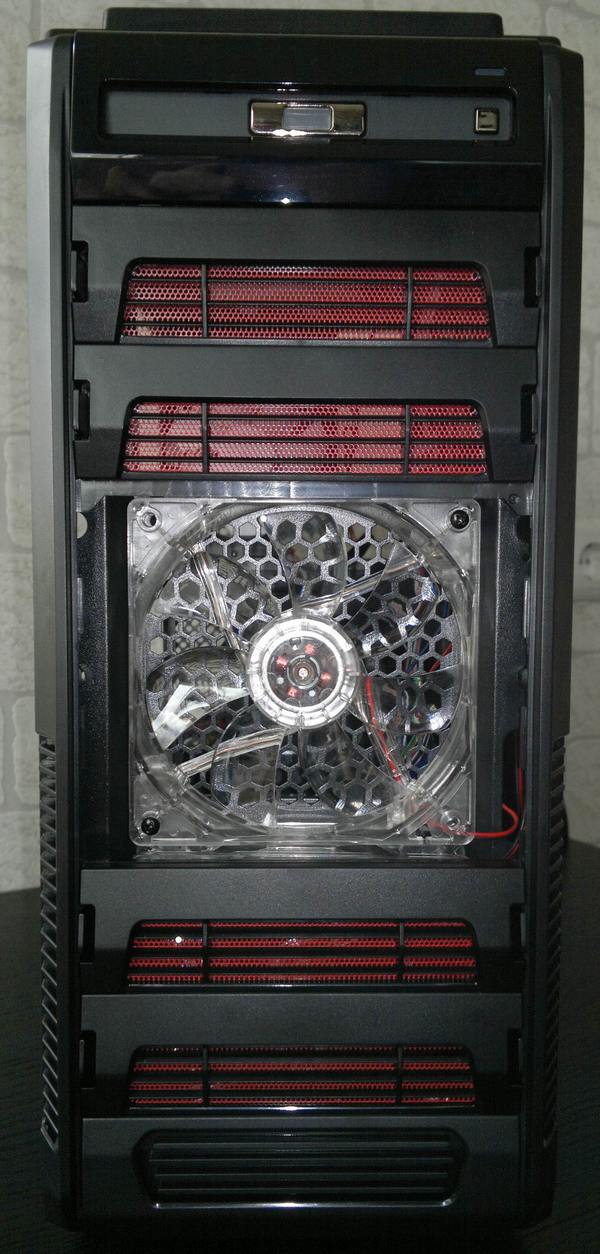

Ниже панели управления на передней грани расположились в ряд семь съемных крышек размера 5,25''. Верхние две предоставляют возможность установки устройств в одноименную корзину, остальные открывают доступ к двум передним вентиляторам. Крышки снимаются снаружи, правда, не особо легко.

Еще одна панель управления/коммутации расположена на верхней грани устройства. Здесь разместились:

- порт USB 3.0;

- порты USB 2.0;

- разъем 3,5 мм (подключение микрофона);

- разъем 3,5 мм, (подключение наушников);

- кнопка управления передними вентиляторами.

Из-за размещения портов и разъемов вертикально производитель предусмотрительно закрыл их плотными резиновыми заглушками. На первый взгляд, решение спорное – заглушки маленькие, могут потеряться. Поэтому рядом расположен небольшой кармашек.

Боковые стенки корпуса стандартно штампованные. Правая глухая, левая – с перфорацией 240х190 мм. Также по площади перфорации виден ряд крепежных отверстий под установку дополнительных вентиляторов: двух 120 мм или одного 170 мм.

На тыльной стороне корпуса ничего экстраординарного: уже упомянутый 120 мм вентилятор, прямоугольные отверстия под разъемы материнской платы и блок питания, семь посадочных мест под PCI-устройства, закрытых заглушками.

Конструкция

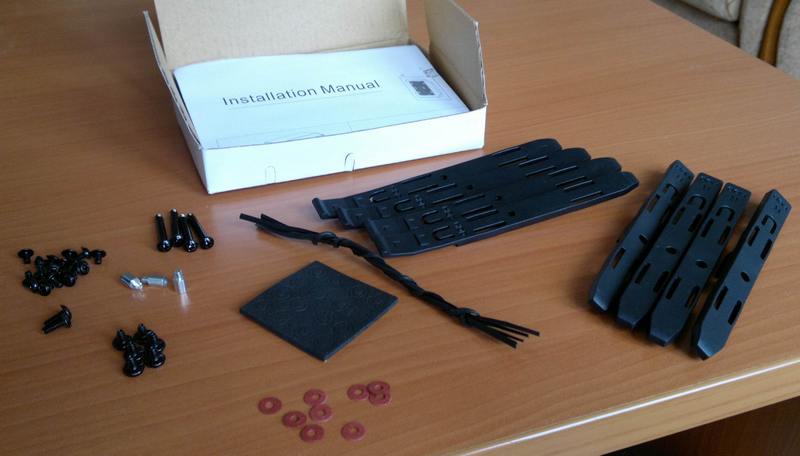

Вскрыв корпус, замечаем небольшую картонную коробку – оказывается, у устройства богатый комплект поставки. В коробке нашлись: набор гибких стяжек, комплект винтов пяти видов, прокладки под них (резиновые и бумажные), съемный зуммер, восемь пластиковых планок с маркировкой «HDD», бумажное руководство по инсталляции.

В конструкции шасси использован металл толщиной 0,5 мм. Дополнительную прочность придают многочисленные ребра жесткости.

Под установку материнской платы доступна площадь в 310х245 мм (ВхД), а для видеокарты по длине и того больше – за счет свободного пространства между корзинами 5,25'' и 3,5'' устройств. Под вентилятор процессора по высоте доступно около 160 мм.

Корзина 3,5'' накопителей на четыре посадочных места развернута поперек корпуса, сверху нее предусмотрено одно место под 2,5'' накопитель.

При изучении изнутри корзины 5,25'' устройств стало понятно, что под установку привода оптических дисков доступен только один слот, средний. Верхний слот закрывает та самая глянцевая панель управления, а в нижнем находится крепеж под еще один 3,5'' накопитель.

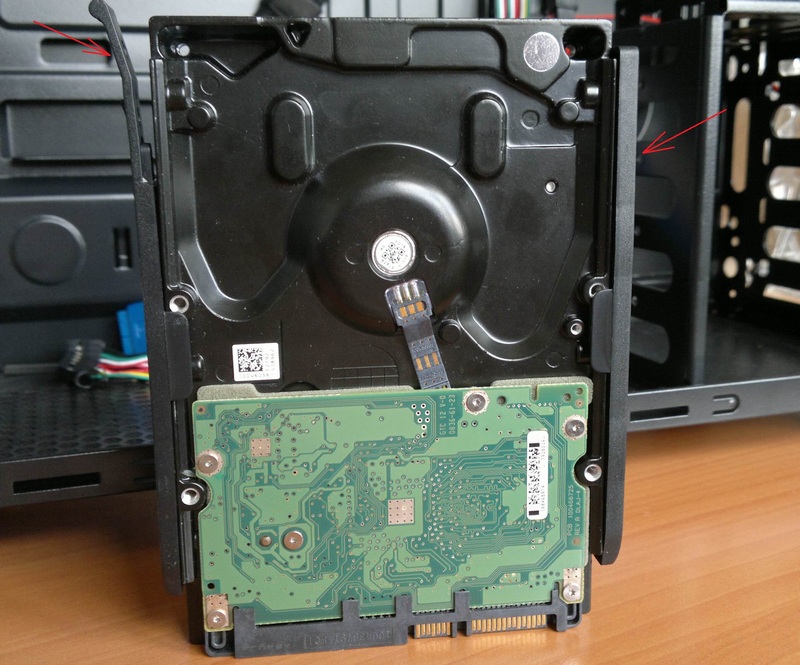

Крепеж 5,25'' устройств осуществляется встроенными ручками, а 3,5'' устройств –пластиковыми планками с комплекта поставки. Конструктивно крепеж сделан так, что установить жесткие диски можно только разъемами к правой, глухой стенке. Питающие и интерфейсные кабели при этом прячутся в нишу между стенкой и панелью для крепления материнской платы – есть около 20 мм свободного пространства.

От двух панелей управления корпуса, передней и верхней, отходит набор длинных жгутов и кабелей: USB 2.0 (1 шт.), USB 3.0 (1 шт.), подключения микрофона и наушников (1 шт.), HDD LED, Power LED, Power SW, Reset SW.

Как было отмечено выше, в корпусе установлены пять 120 мм 7-лопастных вентиляторов: передние два на приток (с подсветкой), верхние и задний – на выдув. Передние вентиляторы установлены удачно: один полностью обдувает корзину с жесткими дисками, второй – пространство, где размещается видеокарта. Наличие двух верхних вентиляторов кажется избыточным, хотя кому-то может и пригодится. Все вентиляторы практически бесшумные.

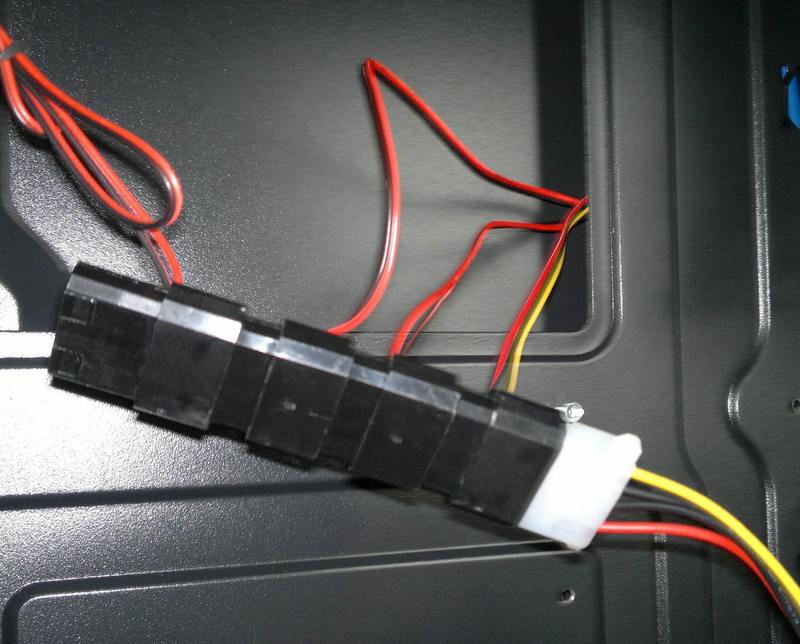

Отдельного упоминания требует схема подключения этих самых вентиляторов. Имеются четыре разъема Peripheral Power Connector, 4 pin (типа Molex 8981). На каждый такой разъем от соответствующего вентилятора приходит пара проводов (+12V и GND). Два передних вентилятора объединены на один разъем, куда, кроме +12V и GND подается еще и +5V. Так как разъемы двойные (есть и вилка и гнездо), то они легко могут быть включены «пирамидкой», к которой подключается такой же разъем от блока питания.

В результате все вентиляторы запитаны, а передние, к тому же, еще и управляются кнопкой по скорости вращения.

Заключение

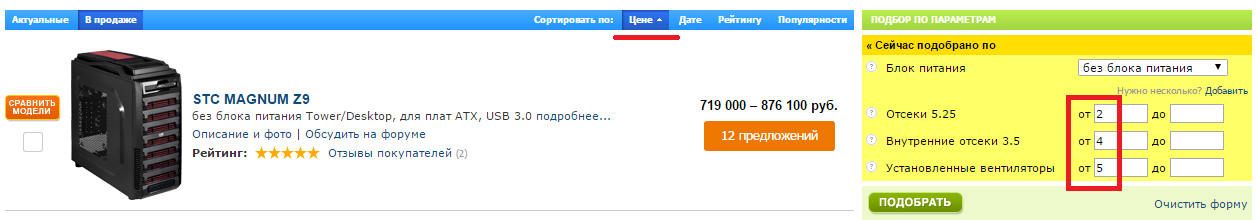

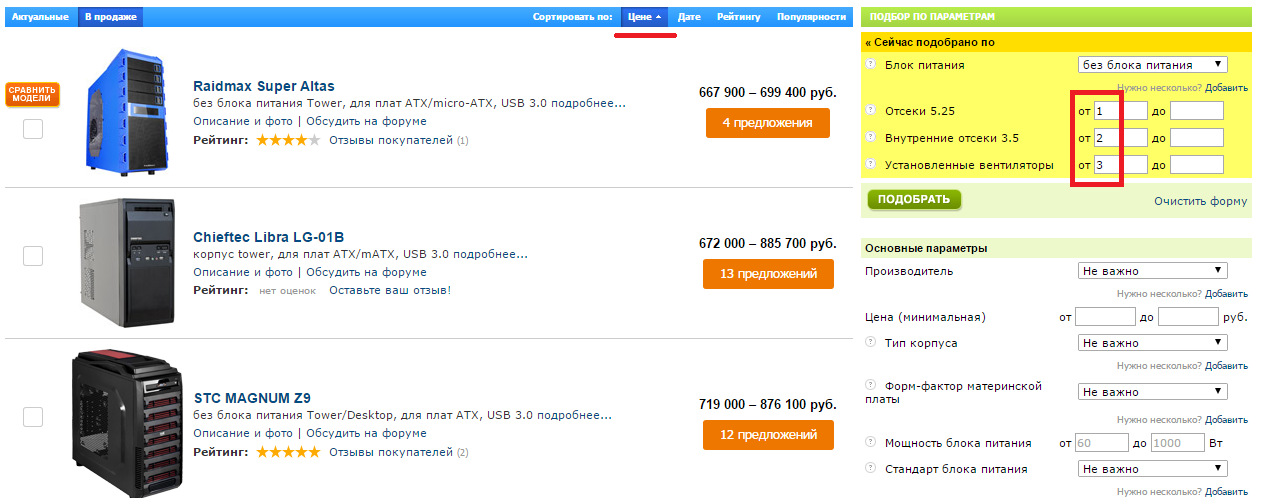

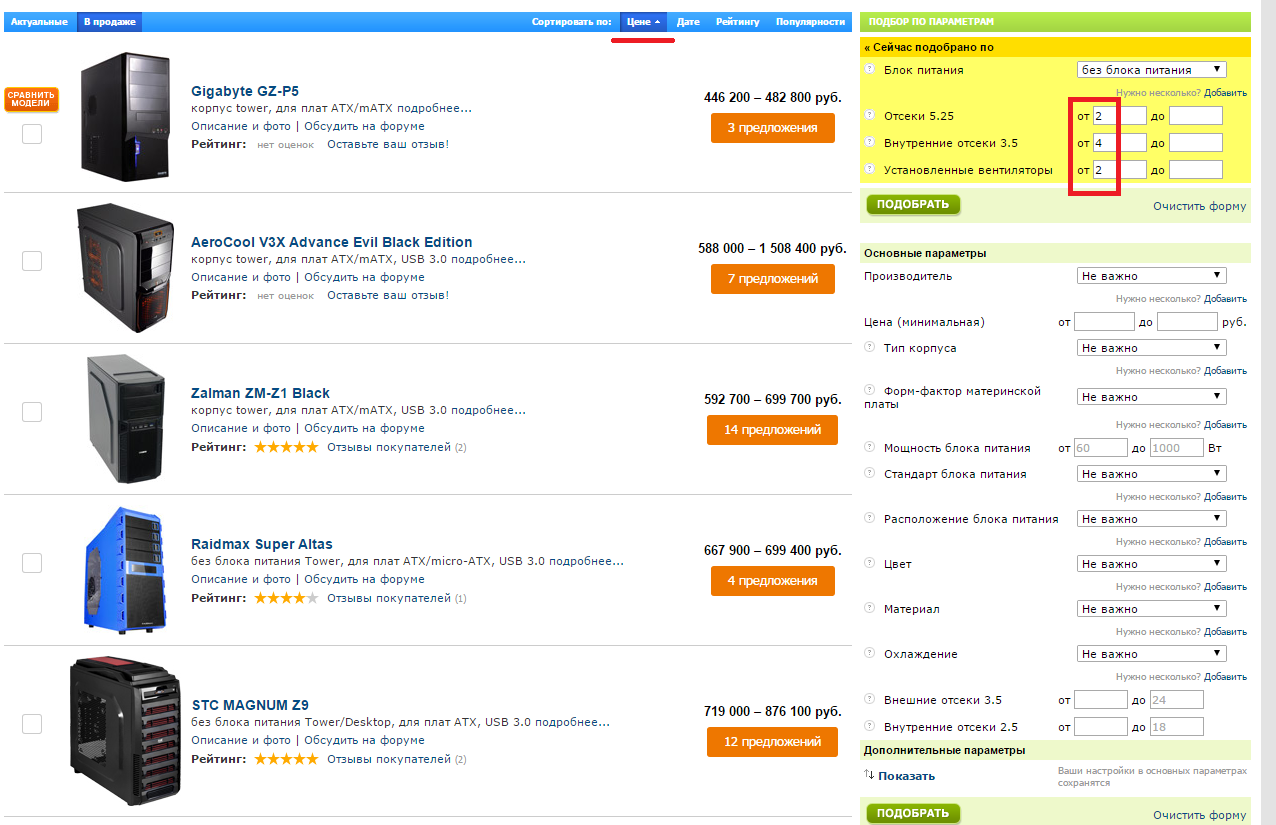

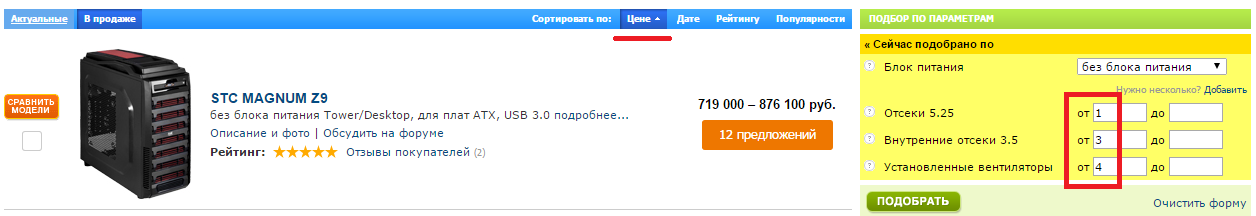

В ходе обзора корпуса придраться к нему по существу так и не получилось. После уточнения стоимости устройства получилось, что по состоянию на середину августа со ссылкой на один из Интернет-каталогов по совокупности характеристик и стоимости модель STC MAGNUM Z9 является одним из лучших предложений на рынке. Понятно, что предпочтение к внешнему виду у каждого свое, но сам факт.
